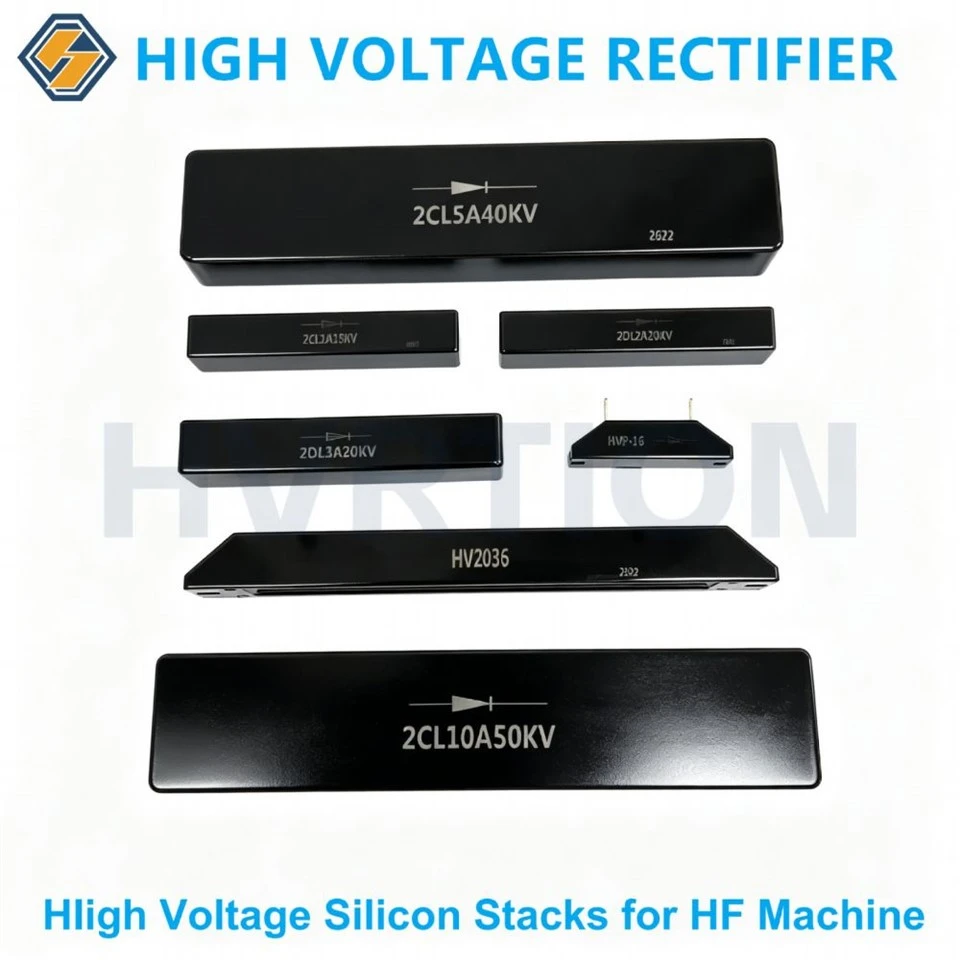

Panoramica del prodotto
La serie Silicon Stack ad alta tensione è appositamente progettata per saldatrici RF, apparecchiature di riscaldamento ad alta frequenza, alimentatori industriali ad alta tensione e sistemi di commutazione ad alta frequenza.
Con un intervallo di tensione da 15 KV a 40 KV e una capacità di corrente da 1 A a 5 A, questo stack di raddrizzatore al silicio offre eccellenti prestazioni di isolamento ad alta tensione, resistenza alle sovratensioni, bassa caduta di tensione diretta e affidabilità a lungo-termine in ambienti industriali esigenti.
Il prodotto adotta chip raddrizzatori in silicio di alta-qualità e una tecnologia di incapsulamento ottimizzata, garantendo un funzionamento stabile in condizioni di alta-frequenza e alta-tensione.
È ampiamente utilizzato nelle saldatrici RF, nelle macchine ad alta-frequenza, nei generatori di raggi X- medicali, nelle apparecchiature di spruzzatura elettrostatica, nei sistemi di rimozione della polvere elettrostatica, nelle apparecchiature di test ad alta tensione e negli alimentatori industriali.
Caratteristiche principali
✔ Capacità di rettifica ad alta tensione
* Intervallo di tensione inversa: 15KV–40KV
* Intervallo di corrente diretta: 1 A–5 A
* Progettato per applicazioni di conversione CC ad alta tensione
✔ Elevata affidabilità e lunga durata
* Struttura del chip in silicio di alta qualità
* Eccellenti prestazioni di isolamento elettrico
* Funzionamento stabile in condizioni di alta tensione continua
✔ Elevata capacità di sovracorrente
* Forte resistenza contro l'impatto di corrente istantanea
* Adatto per saldature RF e applicazioni di potenza a impulsi industriali
✔ Bassa caduta di tensione diretta
* Perdita di potenza ridotta
* Miglioramento dell'efficienza del sistema
* Minore stress termico durante il funzionamento
✔ Progettazione di applicazioni ad alta frequenza
* Ottimizzato per alimentatori a commutazione ad alta-frequenza
* Adatto per apparecchiature RF che richiedono un raddrizzamento rapido e stabile
✔ Personalizzazione disponibile
Applicazioni
* Saldatrici per plastica RF
* Apparecchiature per saldatura ad alta frequenza
* Saldatrici per PVC
* Sistemi di riscaldamento ad alta frequenza
* Alimentatori switching ad alta frequenza
* Generatori RF industriali
* Sistemi inverter ad alta tensione
* Apparecchiature di riscaldamento ad alta frequenza
* Generatori di raggi X-medici
* Sistemi a raggi X-industriali
* Apparecchiature per l'ispezione ad alta tensione
* Alimentatori ad alta tensione da laboratorio
* Sistemi di spruzzatura elettrostatica
* Attrezzature per verniciatura a polvere
* Attrezzatura per la rimozione elettrostatica della polvere
* Sistemi industriali di purificazione dell'aria
Specifiche del prodotto
|
Tipo |
Valori nominali |
Temp. Condizione |
Caratteristiche Elettriche [Ta=25 grado] |
Dimensione |
|||||||
|
VRRM |
SE(AV) |
IFSM |
Tj |
Tstg |
VFM |
IR1 |
L±2.0 |
W±2.0 |
H±2.0 |
Filo |
|
|
KV |
A |
A |
grado |
grado |
V |
uA
|
mm |
mm |
mm |
||
|
2CL1A15KV |
15 |
1 |
50 |
150 |
-40~150 |
18 |
5 |
130 |
25 |
20 |
M5 |
|
2CL1A20KV |
20 |
1 |
50 |
150 |
-40~150 |
24 |
5 |
130 |
25 |
20 |
M5 |
|
2CL1A/25KV |
25 |
1 |
50 |
150 |
-40~150 |
28 |
5 |
130 |
25 |
20 |
M5 |
|
2DL2A20KV |
20 |
2 |
80 |
150 |
-40~150 |
24 |
5 |
130 |
25 |
20 |
M5 |
|
2DL2A25KV |
25 |
2 |
80 |
150 |
-40~150 |
28 |
5 |
130 |
25 |
20 |
M5 |
|
2DL3A30KV |
30 |
3 |
100 |
150 |
-40~150 |
36 |
5 |
150 |
35 |
25 |
M5 |
|
2DL3A40KV |
40 |
3 |
100 |
150 |
-40~150 |
48 |
5 |
285 |
60 |
30 |
M5 |
|
2DL5A40KV |
40 |
5 |
200 |
150 |
-40~150 |
48 |
10 |
285 |
60 |
30 |
M5 |
Caratteristiche meccaniche
|
Parametro |
Specifica |
|
Pacchetto |
Pila in silicone stampato epossidico |
|
Materiale isolante |
Resina epossidica ad alta affidabilità |
|
terminale |
Morsetto a vite M5 |
|
Montaggio |
Struttura meccanica personalizzata |
|
Protezione della superficie |
Rivestimento anti-corrosione |
|
Intervallo di temperatura |
-40 gradi ~ +150 gradi |
Vantaggi rispetto ai raddrizzatori convenzionali
|
Caratteristica |
Stack di silicio ad alta tensione |
|
Capacità di tensione |
Fino a 40KV |
|
Capacità attuale |
Fino a 5A |
|
Capacità di sovratensione |
Eccellente |
|
Stabilità termica |
Alto |
|
Installazione |
Struttura compatta |
|
Affidabilità |
Grado industriale |
Perché scegliere il nostro stack in silicio ad alta tensione?
Produttore professionale di semiconduttori ad alta tensione
Forniamo:
✔ Pile di diodi ad alta tensione
✔ Moduli raddrizzatori per saldatura RF
✔ Componenti del raddrizzatore ad alta frequenza
✔ Soluzioni personalizzate di semiconduttori ad alta tensione
I nostri prodotti sono progettati per applicazioni industriali esigenti che richiedono:
*Stabilità ad alta tensione
* Capacità di corrente elevata
* Lunga durata operativa
* Prestazioni affidabili in condizioni difficili
Domande frequenti
D: A cosa serve uno stack di silicio ad alta tensione?
R: Uno stack di silicio ad alta tensione viene utilizzato per convertire la corrente alternata ad alta tensione in corrente continua stabile in saldatrici RF, generatori ad alta frequenza, apparecchiature a raggi X- e alimentatori industriali.
D: Quale raddrizzatore è adatto per le saldatrici RF?
R: Stack in silicio ad alta tensione con tensione nominale di 15 KV–51 KV e capacità di corrente di 1 A–10 A sono comunemente utilizzati nella saldatura RF e nelle applicazioni ad alta frequenza.
D: È possibile personalizzare gli stack in silicio ad alta tensione?
R: Sì. La tensione nominale, la capacità di corrente, le dimensioni, il design del terminale e la struttura meccanica possono essere personalizzati in base alle esigenze del cliente.
