Panoramica del prodotto
Il diodo ad alta tensione RT7516 è un diodo raddrizzatore al silicio ad alta potenza progettato per applicazioni che richiedono una maggiore capacità di corrente e una maggiore resistenza alla tensione.
Rispetto ai modelli standard da 750 mA, RT7516 fornisce:
* Maggiore capacità di corrente diretta
* Prestazioni di corrente di picco più elevate
* Miglioramento della stabilità termica
* Funzionamento affidabile a lungo-termine
Con una tensione inversa nominale di 16 KV e una corrente diretta media di 750 mA, RT7516 è adatto per sistemi di conversione ad alta tensione ad alta-potenza.
Specifiche elettriche
|
Parametro |
Valore |
|
VRRM |
16KV |
|
SE(AV) |
750mA |
|
IFSM |
60A |
|
VFM |
Inferiore o uguale a 10 V |
|
IFM |
750mA |
|
IRRM |
Inferiore o uguale a 1μA |
|
VBR |
Maggiore o uguale a 16,5 KV |
|
Pacchetto |
Piombo assiale |
|

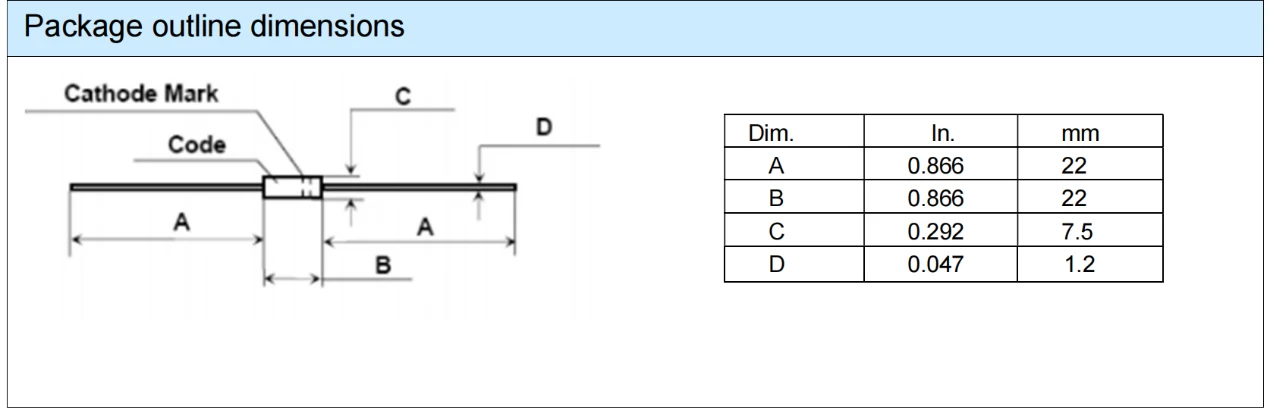

Dimensione |
φ7,5×22 mm |
|
Diametro del piombo |
φ1,2 mm |
Vantaggi
Capacità ad alta tensione
Tensione inversa fino a 16KV, adatta per applicazioni HV impegnative.
01
Elevata resistenza alle sovratensioni
La capacità di sovratensione di 60 A protegge i circuiti durante le condizioni transitorie.
02
Bassa corrente di dispersione
La bassa perdita inversa migliora l'efficienza e l'affidabilità del sistema.
03
Pacchetto assiale compatto
Facile integrazione in gruppi ad alta tensione e progetti sostitutivi.
04
Applicazioni tipiche
RT7516 è ampiamente applicato in:
* Alimentatori industriali ad alta tensione
* Moduli HV per forno a microonde
* Apparecchiature di riscaldamento ad alta frequenza
* Circuiti di carica dei condensatori
* Precipitatori elettrostatici
* Sistemi di alimentazione laser
* Apparecchiature a raggi X-
* Apparecchiature di prova ad alta tensione
Famiglia di diodi ad alta tensione serie RT45
|
Tipo |
Valori nominali |
Temp. Condizione |
Caratteristiche Elettriche |
Dimensione |
|||||
|
VRRM |
SE(AV) |
IFSM |
Tj |
Tstg |
VF |
IR1 |
VBR |
φcorpo*L, φpiombo |
|
|
[SE=SE(AV] |
[VR=VRRM] |
||||||||
|
KV |
ma |
A |
grado |
grado |
V |
μA |
KV |
mm |
|
|
RT4509 |
9 |
450 |
30 |
130 |
-40~+130 |
10 |
5 |
Maggiore o uguale a 9,5 |
Φ7.5*22/Φ1.2 |
|
RT4510 |
10 |
450 |
30 |
130 |
-40~+130 |
10 |
5 |
Maggiore o uguale a 12 |
Φ7.5*22/Φ1.2 |
|
RT4512H |
12 |
450 |
60 |
130 |
-40~+130 |
12 |
5 |
Maggiore o uguale a 16,5 |
Φ7.5*22/Φ1.2 |
|
2CL15KV/550mA |
15 |
550 |
35 |
130 |
-40~+130 |
12 |
5 |
Maggiore o uguale a 16,5 |
Φ7.5*22/Φ1.2 |
|
RT7516 |
16 |
750 |
60 |
130 |
-40~+130 |
10 |
5 |
Maggiore o uguale a 16,5 |
Φ7.5*22/Φ1.2 |
Capacità di fornitura del produttore
Forniamo:
✔ Produzione di diodi al silicio ad alta tensione
✔ Valori di tensione personalizzati
✔ Valori attuali personalizzati
✔ Servizio OEM/ODM
✔ Fornitura in grandi quantità per applicazioni industriali
✔ Soluzioni sostitutive per apparecchiature a microonde e ad alta tensione
Personalizzazione disponibile:
* Intervallo di tensione: 5KV–30KV
* Intervallo di corrente: 100 mA–2 A
* Personalizzazione del pacchetto
* Ottimizzazione dei parametri elettrici
