Il diodo raddrizzatore ad alta tensione CL04-12A è un raddrizzatore al silicio ad alta-affidabilità progettato per applicazioni di rettifica ad alta-tensione a media-frequenza e-frequenza di potenza. Con una tensione inversa di picco ripetitivo (VRRM) di 12 kV e una corrente diretta media di 500 mA, il CL04-12A fornisce prestazioni stabili ad alta tensione, bassa corrente di dispersione ed eccellente capacità di sovratensione per ambienti industriali esigenti.
Rispetto allo standard CL04-12, CL04-12A incorpora una capacità aggiuntiva di corrente inversa ripetitiva di 0,1 A (IRSM), migliorando la tolleranza ai transitori e l'affidabilità a lungo termine in applicazioni con condizioni di commutazione o impulso.
Ideale per produttori OEM, fornitori di apparecchiature industriali, produttori di forni a microonde, sistemi elettrostatici e progettisti personalizzati di alimentatori ad alta-tensione.
Caratteristiche salienti del prodotto
* Tensione inversa di picco ripetitivo (VRRM) da 12 kV
* Corrente diretta media 500 mA
* Corrente di picco diretta 30 A (IFSM)
* Corrente di picco inversa 0,1 A (IRSM)
* Corrente di dispersione inversa ultra-bassa (5μA max)
* Bassa caduta di tensione diretta
* Eccellente stabilità alle alte tensioni
* Affidabile tecnologia di giunzione in silicio
* Pacchetto ad alta resistenza meccanica
* Lunga durata
* Adatto per il funzionamento industriale continuo
*Disponibili materiali conformi alla direttiva RoHS
* Personalizzazione OEM e ODM supportata
CL04-12A Specifiche tecniche
|
Parametro |
Valore |
|
Modello del prodotto |
CL04-12A |
|
Tipo di dispositivo |
Diodo raddrizzatore ad alta tensione |
|
VRRM |
12 kV |
|
Corrente diretta media IF(AV) |
500mA |
|
Surge di corrente diretta IFSM |
30 A |
|
Corrente di picco inversa IRSM |
0.1 A |
|
Temperatura di giunzione |
130 gradi |
|
Temperatura di conservazione |
Da -40 gradi a +130 gradi |
|
Tensione diretta VF (max.) |
12 V |
|
Dispersione inversa IR |
5 μAmax |
|
Tempo di recupero inverso |
Raddrizzatore standard |
|

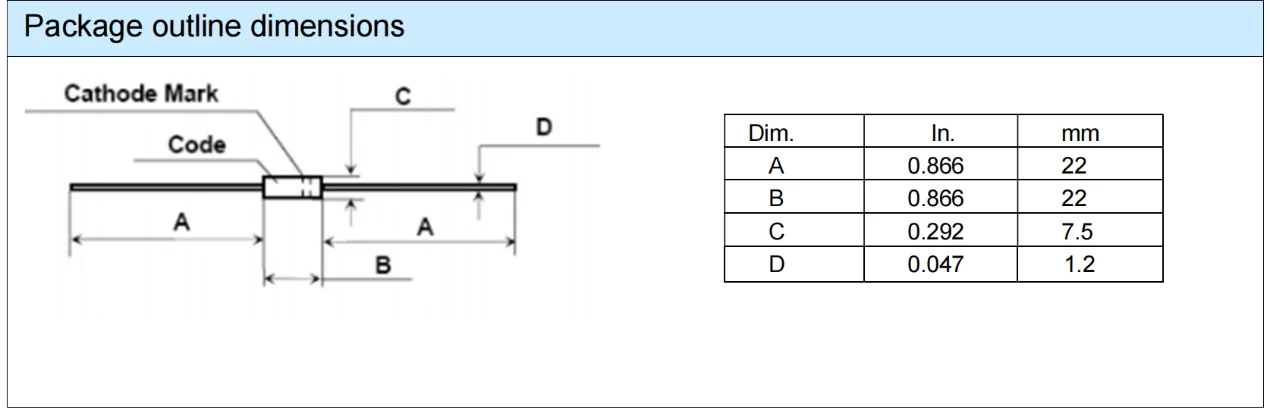

Dimensioni del corpo |
Φ7,5 × 22 mm |
|
Diametro del piombo |
Φ1,2 mm |
Caratteristiche
Affidabilità ad alta tensione
Prodotto utilizzando chip di silicio di alta-qualità e tecnologia di passivazione avanzata, garantendo un funzionamento stabile in condizioni di alta-tensione continua.
Bassa perdita inversa
Corrente di dispersione inversa massima di soli 5μA, riducendo la perdita di potenza e migliorando l'efficienza del sistema.
Eccellente capacità di sovratensione
Supporta una corrente di picco diretta di 30 A, rendendo il diodo adatto per apparecchiature con elevata corrente di avvio.
Protezione contro le sovratensioni inverse migliorata
Il CL04-12A supporta una corrente di picco inversa da 0,1 A, migliorando l'affidabilità in ambienti industriali esigenti.
Ampia temperatura operativa
Temperatura operativa da -40 gradi a +130 gradi, adatta a varie applicazioni industriali.
Pacchetto compatto
Il corpo standard da Φ7,5×22 mm con conduttori da Φ1,2 mm consente un facile montaggio su PCB e l'integrazione delle apparecchiature.
Applicazioni tipiche
Il CL04-12A è ampiamente utilizzato in:
* Alimentatori ad alta tensione
* Circuiti raddrizzatori ad alta tensione per forno a microonde
* Precipitatori Elettrostatici (ESP)
* Attrezzatura per spruzzatura elettrostatica
* Generatori elettrostatici
* Circuiti di carica dei condensatori
*Moltiplicatori di tensione di Cockcroft-Walton
*Attrezzatura a raggi X-
* Alimentatori laser
* Apparecchiature mediche ad alta tensione
* Apparecchiature di prova industriali ad alta tensione
* Strumenti scientifici
* Gruppi raddrizzatori ad alta tensione
* Moduli ad alta tensione
* Apparecchiature per l'automazione industriale
Perché scegliere CL04-12A?
Il CL04-12A combina un'elevata capacità di tensione inversa con un'eccellente resistenza ai picchi e una corrente di dispersione estremamente bassa. È una soluzione ideale per gli ingegneri che cercano un raddrizzamento affidabile ad alta tensione mantenendo dimensioni compatte e una lunga durata operativa.
Le sue prestazioni stabili aiutano a ridurre i costi di manutenzione e a migliorare l'affidabilità delle apparecchiature nelle applicazioni industriali, mediche, di laboratorio e commerciali.
Servizi di produzione personalizzata
Supportiamo clienti OEM e ODM globali con soluzioni di diodi ad alta tensione personalizzate.
Le opzioni di personalizzazione includono:
* Valori di tensione personalizzati
* Valutazioni correnti personalizzate
* Versioni a ripristino rapido
* Personalizzazione della lunghezza del cavo
* Personalizzazione delle dimensioni del pacchetto
* Imballaggio su nastro e bobina
*Imballaggio sfuso
* Stampa del logo
* Produzione di etichette private
* Moduli raddrizzatori ad alta tensione completi
Garanzia di qualità
Ogni diodo CL04-12A è sottoposto a un controllo di qualità completo
Industrie servite
* Produzione di elettrodomestici
* Alimentatori industriali
*Attrezzature mediche
* Protezione ambientale elettrostatica
* Laboratori di alta tensione
* Attrezzatura laser
* Ricerca scientifica
* Automazione industriale
* Apparecchiature per test ad alta tensione
* Sistemi energetici
Domande frequenti
Q1: Qual è la tensione inversa massima del CL04-12A?
R: Il CL04-12A è classificato per una tensione inversa di picco ripetitiva massima (VRRM) di 12 kV.
Q2: Per quali applicazioni è adatto il CL04-12A?
R: È ampiamente utilizzato nei circuiti raddrizzatori ad alta tensione- dei forni a microonde, nei precipitatori elettrostatici, negli alimentatori laser, nei moltiplicatori di tensione Cockcroft-Walton, nei circuiti di carica dei condensatori, nelle apparecchiature a raggi X e negli alimentatori industriali ad alta-tensione.
Q3: Qual è la corrente di dispersione inversa del CL04-12A?
R: La corrente di dispersione inversa massima è 5 μA e contribuisce a migliorare l'efficienza e l'affidabilità a lungo termine.
Q4: È possibile personalizzare il CL04-12A?
R: Sì. Forniamo servizi OEM/ODM, tra cui valori di tensione personalizzati, lunghezza dei cavi, imballaggio, etichettatura e soluzioni complete di moduli raddrizzatori ad alta-tensione.
Q5: Qual è la differenza tra CL04-12 e CL04-12A?
R: Entrambi i modelli condividono gli stessi valori elettrici di 12 kV/500 mA e le stesse dimensioni del contenitore. Il CL04-12A specifica inoltre una capacità di corrente di sovratensione inversa (IRSM) di 0,1 A, rendendolo più adatto per applicazioni con stress transitorio di corrente inversa.
