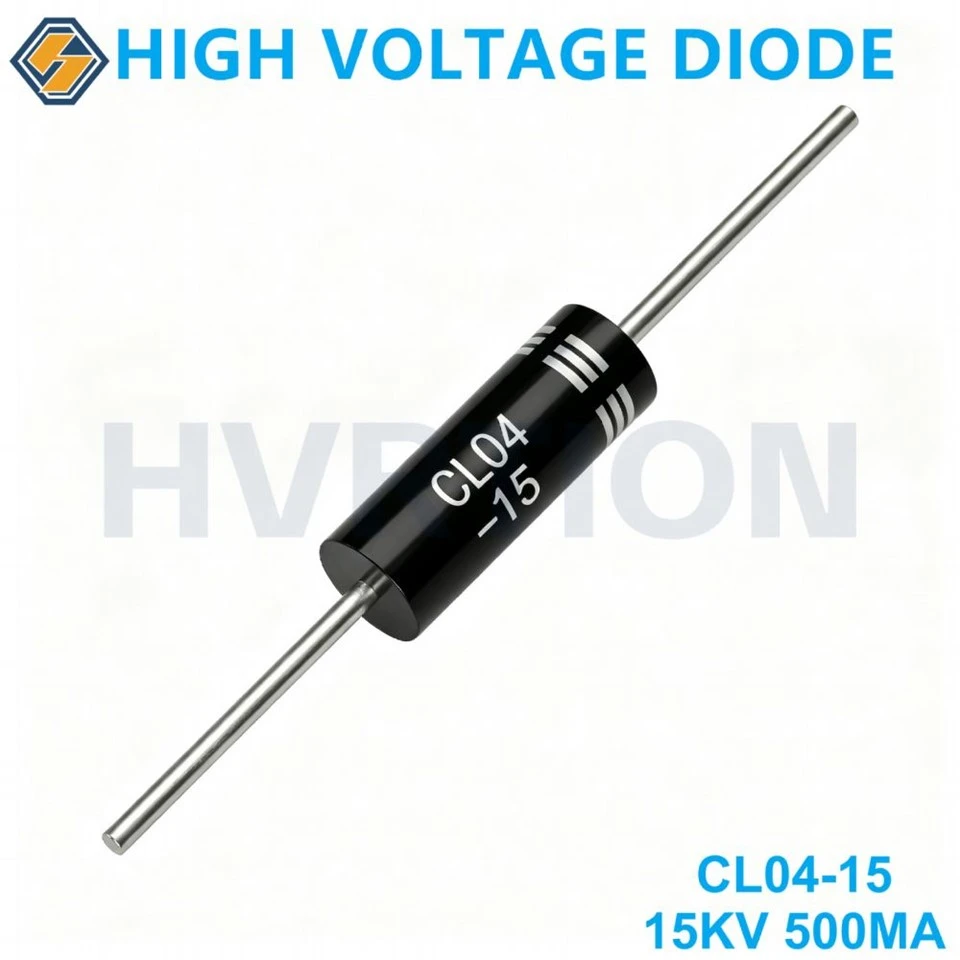

Diodo raddrizzatore ad alta tensione CL04-15, diodo al silicio ad alta tensione 15kV 500mA per forno a microonde, alimentatore industriale e applicazioni di rettifica ad alta tensione
Il diodo ad alta tensione CL04-15 è un diodo raddrizzatore al silicio ad alte-prestazioni progettato per applicazioni di rettifica ad alta tensione e a bassa frequenza. Appartiene ai diodi raddrizzatori ad alta tensione serie CL04, caratterizzati da una tensione inversa di picco ripetitivo (VRRM) di 15 kV, una corrente diretta media di 500 mA (IF(AV)) e una capacità di corrente di picco di 30 A (IFSM).
Grazie all'eccellente resistenza alla tensione, alla bassa corrente di dispersione inversa, alle prestazioni termiche stabili e al design compatto del pacchetto conduttori assiali, il diodo ad alta tensione CL04-15 15KV è ampiamente utilizzato nei circuiti ad alta tensione dei forni a microonde, negli alimentatori industriali ad alta tensione, nelle apparecchiature elettrostatiche, nei circuiti moltiplicatori di tensione e nei sistemi ad alta tensione da laboratorio.
Il CL04-15 è la scelta ideale per produttori OEM, ingegneri elettronici e fornitori di apparecchiature ad alta tensione che cercano una soluzione affidabile con diodi raddrizzatori ad alta tensione da 15 kV.
Panoramica del prodotto
Nome prodotto: Diodo raddrizzatore ad alta tensione CL04-15
Tipo di prodotto: diodo raddrizzatore al silicio ad alta tensione
Serie: serie CL04
Tensione nominale inversa: 15 kV
Corrente diretta: 500 mA
Corrente di picco: 30 A
Tipo di pacchetto: pacchetto ad alta tensione con conduttori assiali
Applicazione: Forno a microonde,
Saldatore RF, macchina ad alta frequenzaRettifica
Caratteristiche principali
Capacità ad alta tensione
* Tensione inversa di picco ripetitivo da 15 kV (VRRM)
* Eccellenti prestazioni di isolamento
* Adatto per sistemi di conversione AC/DC ad alta tensione
Gestione di correnti elevate
* Corrente diretta media 500 mA
* Capacità di corrente di picco diretta di 30 A
* Funzionamento stabile all'avvio e in condizioni transitorie
Bassa corrente di dispersione
Il CL04-15 presenta caratteristiche di bassa dispersione inversa, riducendo la perdita di potenza in standby e migliorando l'efficienza del sistema.
Tipica perdita inversa:
* IR Inferiore o uguale a 5μA (Ta=25 grado, VR=VRRM)
Eccellente affidabilità termica
*Temperatura di giunzione: da -40 gradi a +130 gradi
*Temperatura di conservazione: da -40 gradi a +130 gradi
* Struttura di stampaggio epossidico ad alta conduttività termica
Design meccanico compatto
Pacchetto assiale standard:
Adatto per moduli compatti ad alta tensione e applicazioni di sostituzione.
CL04-15 Caratteristiche Elettriche
|
Parametro |
Simbolo |
Valore |
|
Tensione inversa di picco ripetitiva |
VRRM |
15kV |
|
Corrente diretta media |
SE(AV) |
500 mA |
|
Corrente di picco diretta |
IFSM |
30A |
|
Corrente di picco inversa |
IRSM |
– |
|
Temperatura di giunzione |
Tj |
130 gradi |
|
Temperatura di conservazione |
Tstg |
-40 gradi ~ +130 gradi |
|
Caduta di tensione diretta |
VF |
14 V massimo (@IF=500mA) |
|
Corrente di dispersione inversa |
IR |
5μAmassimo |
|
Tempo di recupero inverso |
Trr |
Non applicabile |
|

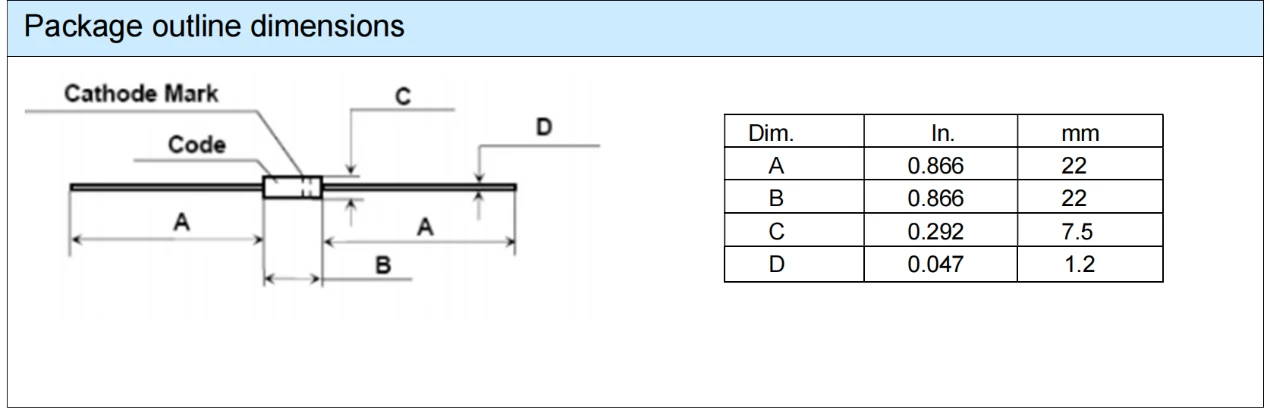

Dimensione del pacchetto |
φcorpo×L, φpiombo |
Φ7,5×22 / Φ1,2 mm |
Famiglia di diodi ad alta tensione serie CL04
La serie CL04 fornisce più valori di tensione con la stessa struttura meccanica, consentendo ai clienti di selezionare diversi livelli di tensione in base ai requisiti del sistema.
|
Tipo |
Valori nominali |
Temp. Condizione |
Caratteristiche Elettriche |
Dimensione |
||||||
|
VRRM |
SE(AV) |
IFSM |
IRSM |
Tj |
Tstg |
VF |
IR1 |
Trr |
φcorpo*L, φpiombo |
|
|
[SE=SE(AV] |
[VR=VRRM] |
|||||||||
|
KV |
ma |
A |
A |
grado |
grado |
V |
μA |
μS |
mm |
|
|
CL04-09 |
9 |
500 |
30 |
-- |
130 |
-40~+130 |
10 |
5 |
--- |
Φ7.5*22/Φ1.2 |
|
CL04-12 |
12 |
500 |
30 |
-- |
130 |
-40~+130 |
12 |
5 |
--- |
Φ7.5*22/Φ1.2 |
|
CL04-12A |
12 |
500 |
30 |
0.1 |
130 |
-40~+130 |
12 |
5 |
--- |
Φ7.5*22/Φ1.2 |
|
CL04-15 |
15 |
500 |
30 |
-- |
130 |
-40~+130 |
13 |
5 |
--- |
Φ7.5*22/Φ1.2 |
Applicazioni tipiche
1. Circuito ad alta tensione del forno a microonde
CL04-15 può essere utilizzato nei sistemi raddrizzatori ad alta tensione dei forni a microonde, sostituendo i tradizionali gruppi di diodi ad alta tensione.
Applicazioni:
* Alimentazione magnetron microonde
* Rettifica del trasformatore ad alta tensione
* Circuiti di carica dei condensatori
2. Alimentatore industriale ad alta tensione
Adatto per:
* Alimentatori CC ad alta tensione
* Convertitori ad alta tensione
* Apparecchiature di controllo industriale
* Apparecchiature di prova ad alta tensione
3. Apparecchiature elettrostatiche
Utilizzato in:
* Precipitatori elettrostatici (ESP)
* Sistemi di verniciatura elettrostatica
* Generatori elettrostatici
* Attrezzatura per la rimozione della polvere
4. Circuiti moltiplicatori di tensione
Il CL04-15 è adatto per:
* Circuiti moltiplicatori di Cockcroft-Walton
* Sistemi di ricarica ad alta tensione
* Applicazioni a tensione pulsata
5. Attrezzature scientifiche e di laboratorio
Le applicazioni includono:
* Sistemi sperimentali ad alta tensione
* Strumenti di ricerca
* Apparecchiature di misurazione dell'alta tensione
Vantaggi del diodo ad alta tensione CL04-15
Tecnologia affidabile del silicio
Facile integrazione del sistema
Soluzione ad alta tensione-economica
Servizio di personalizzazione OEM/ODM
Forniamo servizi professionali di produzione di diodi ad alta tensione:
✔ Valori di tensione personalizzati
✔ Valori nominali di corrente personalizzati
✔ Personalizzazione della lunghezza del cavo
✔ Confezione speciale
✔ Marcatura del logo del cliente
✔ Fornitura di grandi quantità
✔ Soluzioni di assemblaggio di raddrizzatori ad alta tensione
Adatto per:
* Produttori di elettrodomestici OEM
* Produttori di apparecchiature industriali
* Società di fornitura di energia elettrica ad alta tensione
Controllo di qualità
Ogni diodo CL04-15 viene testato attraverso rigorose procedure di qualità:
* Test di tensione inversa
* Test della tensione diretta
* Ispezione della corrente di dispersione
* Verifica della corrente di picco
* Test di affidabilità della temperatura
*Ispezione dell'aspetto
Domande frequenti
Q1: Cos'è il diodo ad alta tensione CL04-15?
CL04-15 è un diodo raddrizzatore al silicio ad alta tensione con tensione inversa nominale di 15 kV e capacità di corrente diretta di 500 mA, progettato per applicazioni di rettifica ad alta tensione.
Q2: Qual è la corrente massima di CL04-15?
Il CL04-15 supporta una corrente diretta media di 500 mA e una corrente di picco diretta di 30 A, rendendolo adatto per applicazioni di alimentazione ad alta tensione.
Q3: Dove viene utilizzato CL04-15?
È comunemente usato in:
* Circuiti ad alta tensione del forno a microonde
* Alimentatori industriali ad alta tensione
* Precipitatori elettrostatici
* Circuiti moltiplicatori di tensione
* Apparecchiature ad alta tensione da laboratorio
Q4: Il CL04-15 può sostituire i diodi ad alta tensione del forno a microonde?
SÌ. Il CL04-15 può essere utilizzato in molte applicazioni di raddrizzatori ad alta tensione per forni a microonde in cui i valori nominali di tensione e corrente richiesti corrispondono.
Q5: Supportate la produzione OEM di diodi ad alta tensione?
SÌ. Forniamo produzione di diodi ad alta tensione OEM/ODM, specifiche personalizzate, imballaggio e servizi di produzione in serie.
