Caratteristiche del prodotto
Capacità di corrente elevata (1,0 A)
Corrente nominale significativamente più elevata rispetto ai diodi HV standard.
Ripristino rapido per operazioni ad alta-frequenza
Il tempo di ripristino inverso massimo di 150 nS consente applicazioni di commutazione ad alta-velocità, riduce al minimo le perdite di commutazione nei circuiti ad alta-frequenza, supporta il funzionamento efficiente negli alimentatori in modalità-di commutazione
Tolleranza alla corrente di picco elevata
La corrente nominale di picco di 50 A fornisce un'eccellente protezione contro gli eventi di scarica del CRT e i transitori di avvio, garantisce un funzionamento affidabile durante improvvisi cambiamenti di carico o condizioni di accensione, progettato specificamente per la resistività di scarica del CRT
Bassa corrente di dispersione
La dispersione inversa ultra-bassa di 5 μA a 25 gradi garantisce una perdita di potenza in standby minima, mantiene le prestazioni fino a 50 μA a 100 gradi per l'affidabilità alle alte-temperature, migliora la precisione nei circuiti ad alta-impedenza
Bassa caduta di tensione diretta
La tensione diretta massima di 9,0 V riduce le perdite di conduzione, consente il funzionamento più fresco, elimina la necessità di ingombranti dissipatori di calore in molte applicazioni, migliora l'efficienza complessiva del sistema
Design ad alta-affidabilità
Struttura stampata in resina epossidica per la protezione ambientale, commutazione ad alta-velocità ottimizzata per applicazioni impegnative, classificazione ad alta tensione con robusta qualità di produzione
Ampio intervallo di temperature operative
Temperatura di giunzione nominale fino a 120 gradi o più per ambienti impegnativi, temperatura di stoccaggio da -40 gradi a +155 gradi
Specifica
|
Caratteristiche Elettriche (Tamb=25 grado, se non diversamente specificato) |
Simbolo |
Condizioni |
Valore nominale |
Unità |
|
Tensione inversa di picco ripetitiva |
VRRM |
3 |
KV |
|
|
Corrente diretta media max. |
IO |
@olio Trottura=50 grado |
1 |
A |
|
Massimo. Corrente di picco |
IFSM |
50 |
A |
|
|
Massimo. Caduta di tensione diretta |
VFM |
Ta=25 grado |
9 |
V |
|
Massimo. Tempo di recupero inverso |
trr |
IF=2mA, ioR=4mA |
150 |
nS |
|
Massimo. Corrente inversa |
IRRM |
5.0 |
μA |
|
|
Massimo. Giunzione della temperatura |
TJ |
130 |
grado |
|
|
Intervallo di temperatura di conservazione |
Tstg |
-40-+130 |
grado |
|

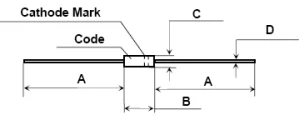

Dimensioni del contorno del pacco |
|||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||
BR-Serie F 2-10 KV 0,4-1 A 150 nS
|
Tipo |
Valori nominali |
Temp. Condizione |
Caratteristica elettrica |
Dimensione |
|||||
|
VRRM |
SE(AV) |
IFSM |
Tj |
Tstg |
VF |
IR1 |
Trr |
φcorpo*L, φpiombo |
|
|
[SE=SE(AV)] |
[VR=VRRM] |
||||||||
|
KV |
A |
A |
grado |
grado |
V |
μA |
μS |
mm |
|
|
BR2F |
2 |
1 |
50 |
120 |
-40~+120 |
9 |
5 |
0.15 |
Φ5*9/Φ1.2 |
|
BR3F |
3 |
1 |
50 |
120 |
-40~+120 |
9 |
5 |
0.15 |
Φ5*9/Φ1.2 |
|
BR4F |
4 |
0.8 |
50 |
120 |
-40~+120 |
11 |
5 |
0.15 |
Φ5*9/Φ1.2 |
|
BR5F |
5 |
0.8 |
50 |
120 |
-40~+120 |
14 |
5 |
0.15 |
Φ5*9/Φ1.2 |
|
BR10F |
10 |
0.4 |
50 |
120 |
-40~+120 |
25 |
5 |
0.15 |
Φ5*9/Φ1.2 |
Campi di applicazione
|
Area di applicazione |
Casi d'uso specifici |
|
Attrezzature mediche |
• Alimentatori a raggi X- (alimentatore per luce X) |
|
Elettronica industriale |
• Alimentatori ad alta-tensione |
|
Sistemi laser |
• Rettifica alimentazione laser |
|
Microonde e RF |
• Alimentatori ad emissione di microonde |
|
Elettronica di consumo |
• Circuiti di visualizzazione CRT (alta resistività alle sovratensioni per la scarica CRT) |
|
Elettronica di potenza |
• Alimentatori in modalità-commutazione-ad alta frequenza |
