Panoramica del prodotto
Diodo raddrizzatore ad alta tensione serie HVM|Produttore di diodi ad alta tensione al silicio da 10 kV-16 kV 350 mA
I diodi raddrizzatori ad alta tensione della serie HVM sono componenti raddrizzatori ad alta tensione a base di silicio ad alte prestazioni--progettati per applicazioni impegnative ad alta tensione e corrente elevata.
Con valori di tensione inversa da 10 kV a 16 kV, corrente diretta media fino a 400 mA ed eccellente stabilità elettrica, la serie HVM fornisce prestazioni di raddrizzamento affidabili nei sistemi di conversione di potenza ad alta tensione.
Questi diodi ad alta tensione sono caratterizzati da bassa corrente di dispersione, elevata capacità di sovratensione, caratteristiche di tensione diretta stabile e design compatto del pacchetto assiale, che li rendono ideali per alimentatori industriali ad alta tensione, apparecchiature elettrostatiche, macchine ad alta frequenza, sistemi di alimentazione a raggi X- e altre applicazioni ad alta tensione.
Gamma di prodotti di diodi ad alta tensione serie HVM
|
Modello |
Tensione inversa VRRM |
IF(AV) Corrente diretta media |
Corrente di picco IFSM |
Tensione diretta VFM |
Corrente diretta di picco IFM |
Corrente di dispersione IRRM |
Tensione di rottura VBR |
|
HVM10 |
10kV |
400mA |
30A |
10 V massimo |
400mA |
Inferiore o uguale a 5μA |
Maggiore o uguale a 9,5 kV |
|
HVM12 |
12kV |
350mA |
30A |
14 V massimo |
350mA |
Inferiore o uguale a 5μA |
Maggiore o uguale a 12kV |
|
HVM16 |
16kV |
350mA |
30A |
14 V massimo |
350mA |
Inferiore o uguale a 5μA |
Maggiore o uguale a 16,5 kV |

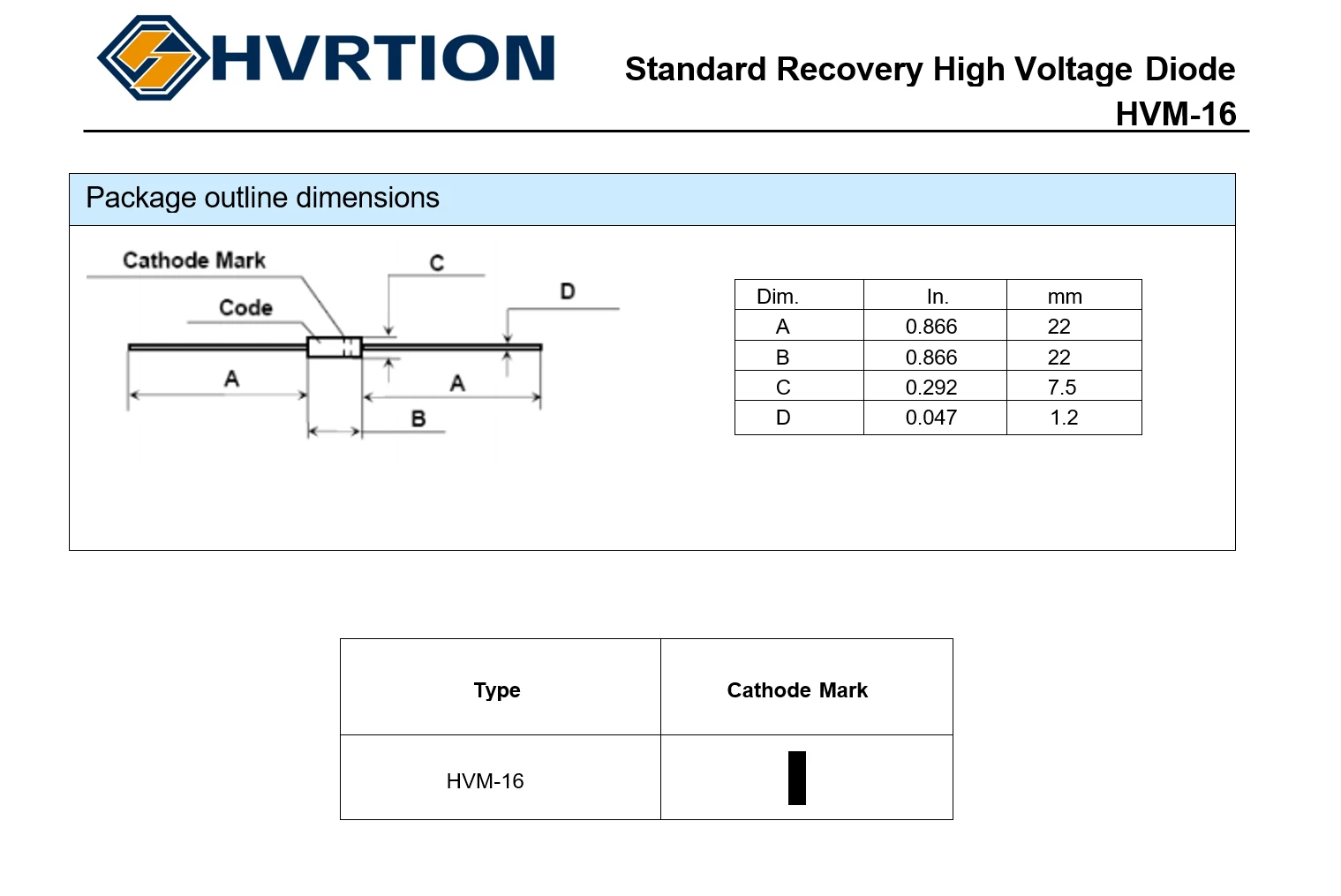

Dimensione del pacchetto:
Corpo Φ7,5 × 22 mm / cavo Φ1,2 mm
Caratteristiche principali
Capacità ad alta tensione
Prestazioni ad alta corrente
Bassa corrente di dispersione
Pacchetto compatto ad alta tensione
Tecnologia al silicio ad alta affidabilità
Eccellente stabilità elettrica
Buone prestazioni termiche
Adatto per il funzionamento industriale continuo
Caratteristiche Elettriche
Tensione inversa (VRRM)
La serie HVM offre elevata capacità di resistenza alla tensione inversa:
*HVM10: 10kV
*HVM12: 12kV
*HVM16: 16kV
Progettato per circuiti di rettifica ad alta tensione che richiedono prestazioni di tensione di blocco stabili.
Applicazioni
* Alimentatori CC ad alta tensione
* Trasformatori ad alta tensione
* Circuiti moltiplicatori di tensione
* Moduli raddrizzatori ad alta tensione
* Precipitatori elettrostatici (ESP)
* Sistemi di spruzzatura elettrostatica
* Attrezzature per verniciatura a polvere
* Attrezzatura per lo scarico corona
* Saldatrici ad alta frequenza
* Apparecchiature di riscaldamento ad alta frequenza
* Sistemi di alimentazione RF
* Generatori industriali ad alta tensione
*Generatori di alta tensione a raggi X-
* Sistemi di alimentazione per imaging medico
* Sistemi di alimentazione laser
* Strumenti scientifici
* Apparecchiature per prove ad alta tensione
Perché scegliere i diodi ad alta tensione della serie HVM?
Affidabilità ad alta tensione
La serie HVM è progettata per applicazioni che richiedono un funzionamento stabile a migliaia di volt. La struttura ottimizzata del silicio fornisce un'eccellente resistenza alla tensione e affidabilità elettrica.
Elevata capacità di sovratensione
Con una corrente di picco nominale di 30 A, questi diodi possono sopportare impulsi di corrente di breve-durata durante l'avvio dell'apparecchiatura o condizioni operative anomale.
Bassa perdita di potenza
Le caratteristiche avanzate ottimizzate aiutano a ridurre le perdite di conduzione e a migliorare l'efficienza complessiva del sistema.
Durata di livello industriale
Adatto per ambienti industriali difficili che richiedono:
* Lunga vita operativa
* Prestazioni elettriche stabili
* Alta affidabilità
Specifiche meccaniche
|
Parametro |
Specifica |
|
Tipo di pacchetto |
Diodo assiale ad alta tensione |
|
Diametro del corpo |
Φ7,5 mm |
|
Lunghezza del corpo |
22 mm |
|
Diametro del piombo |
Φ1,2 mm |
|
Montaggio |
Foro passante-/gruppo ad alta tensione |
Soluzioni personalizzate con diodi ad alta tensione
Forniamo servizi professionali di personalizzazione dei diodi ad alta tensione, tra cui:
* Valori nominali di tensione inversa personalizzati
* Capacità di corrente diretta personalizzata
* Dimensioni del pacchetto personalizzate
* Ottimizzazione dei parametri elettrici
* Servizio di produzione OEM / ODM
Il nostro team di ingegneri può fornire soluzioni di raddrizzatori ad alta tensione in base alle esigenze del cliente.
