Caratteristiche principali
Alta tensione inversa
Massima tensione inversa di picco ripetitivo (VRRM) di 6,0 kV
Velocità di commutazione rapida
Funzionalità di commutazione ad alta-velocità con tempo di recupero inverso (Trr) fino a 100 ns
Bassa caduta di tensione diretta
Tensione diretta massima (VF) di 20 V alla corrente diretta nominale
Bassa corrente di dispersione
Corrente inversa massima di 2,0 µA a 25 gradi e 5,0 µA a 100 gradi
Capacità di corrente di picco elevata
Corrente nominale di picco (IFSM) di 0,5 A di picco, adatta per la protezione da scarica CRT
Bassa capacità di giunzione
Cj=1.0 pF (tipico), riducendo al minimo la distorsione del segnale
Design ad alta affidabilità
Package di piccole-dimensioni-stampato in resina con struttura in chip di silicio di tipo mesa-multistrato
Intervallo di temperatura operativa
Temperatura di giunzione (Tj) fino a 125 gradi, temperatura di stoccaggio da -40 gradi a +125 gradi
Corrente di uscita media
IO=5.0 mA a 25 gradi con carico resistivo
Specifica
|
Caratteristiche Elettriche (Tamb=25 grado, se non diversamente specificato) |
Simbolo |
Condizioni |
Valore nominale |
Unità |
|
Tensione inversa di picco ripetitiva |
VRRM |
6 |
KV |
|
|
Corrente diretta media max. |
IO |
@olio Trottura=50 grado |
5 |
mA |
|
Massimo. Corrente di picco |
IFSM |
0.5 |
A |
|
|
Massimo. Caduta di tensione diretta |
VFM |
Ta=25 grado |
24 |
V |
|
Massimo. Tempo di recupero inverso |
trr |
IF=2mA,IR=4mA |
80 |
nS |
|
Massimo. Corrente inversa |
IRRM |
2.0 |
μA |
|
|
Massimo. Giunzione della temperatura |
TJ |
120 |
grado |
|
|
Intervallo di temperatura di conservazione |
Tstg |
-40-+120 |
grado |
|

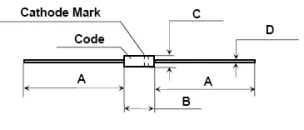

Dimensioni del contorno del pacco |
|||||||||||||||||||||||||||||||
|
|
• Caso: Corpo in plastica stampata • La resina epossidica soddisfa il grado di infiammabilità UL 94V-0 • Polarità: la banda colorata indica l'estremità del catodo |
||||||||||||||||||||||||||||||
Imballaggio e tecnologia
6000 pezzi in un nastro, un nastro in una scatola, 6 scatole in un cartone
Elenco dei prodotti della serie 2CL7
La serie 2CL7 offre un'ampia gamma di tensioni inverse di picco ripetitive, daDa 6 kV a 30 kV, a seconda del modello specifico. Gli esempi includono:
|
Tipo |
Valori nominali |
Temp. Condizione |
Caratteristica elettrica |
Dimensione |
|||||
|
VRRM |
SE(AV) |
IFSM |
Tj |
Tstg |
VFM |
IR1 |
Trr |
Φcorpo*L,ΦGuida |
|
|
[IFM=10mA] |
[VR=VRRM] |
[SE=2mA IRM=4mA] |
|||||||
|
KV |
mA |
A |
grado |
grado |
V |
μA |
μS |
mm |
|
|
2CL703 |
3 |
5 |
0.5 |
120 |
-40~+120 |
12 |
2 |
0.08 |
Φ2.5*5/Φ0.5 |
|
2CL704 |
4 |
5 |
0.5 |
120 |
-40~+120 |
15 |
2 |
0.08 |
Φ2.5*5/Φ0.5 |
|
2CL70 |
6 |
5 |
0.5 |
120 |
-40~+120 |
20 |
2 |
0.08 |
Φ3*8/Φ0.6 |
|
2CL71 |
8 |
5 |
0.5 |
120 |
-40~+120 |
25 |
2 |
0.08 |
Φ3*8/Φ0.6 |
|
2CL72 |
10 |
5 |
0.5 |
120 |
-40~+120 |
30 |
2 |
0.08 |
Φ3*10/Φ0.6 |
|
2CL73 |
12 |
5 |
0.5 |
120 |
-40~+120 |
37.5 |
2 |
0.08 |
Φ3*10/Φ0.6 |
|
2CL74 |
14 |
5 |
0.5 |
120 |
-40~+120 |
42.5 |
2 |
0.08 |
Φ3*10/Φ0.6 |
|
2CL75 |
16 |
5 |
0.5 |
120 |
-40~+120 |
50 |
2 |
0.08 |
Φ3*12/Φ0.6 |
|
2CL76 |
18 |
5 |
0.5 |
120 |
-40~+120 |
56 |
2 |
0.08 |
Φ3*12/Φ0.6 |
|
2CL77 |
20 |
5 |
0.5 |
120 |
-40~+120 |
62.5 |
2 |
0.08 |
Φ3*12/Φ0.6 |
Campi di applicazione

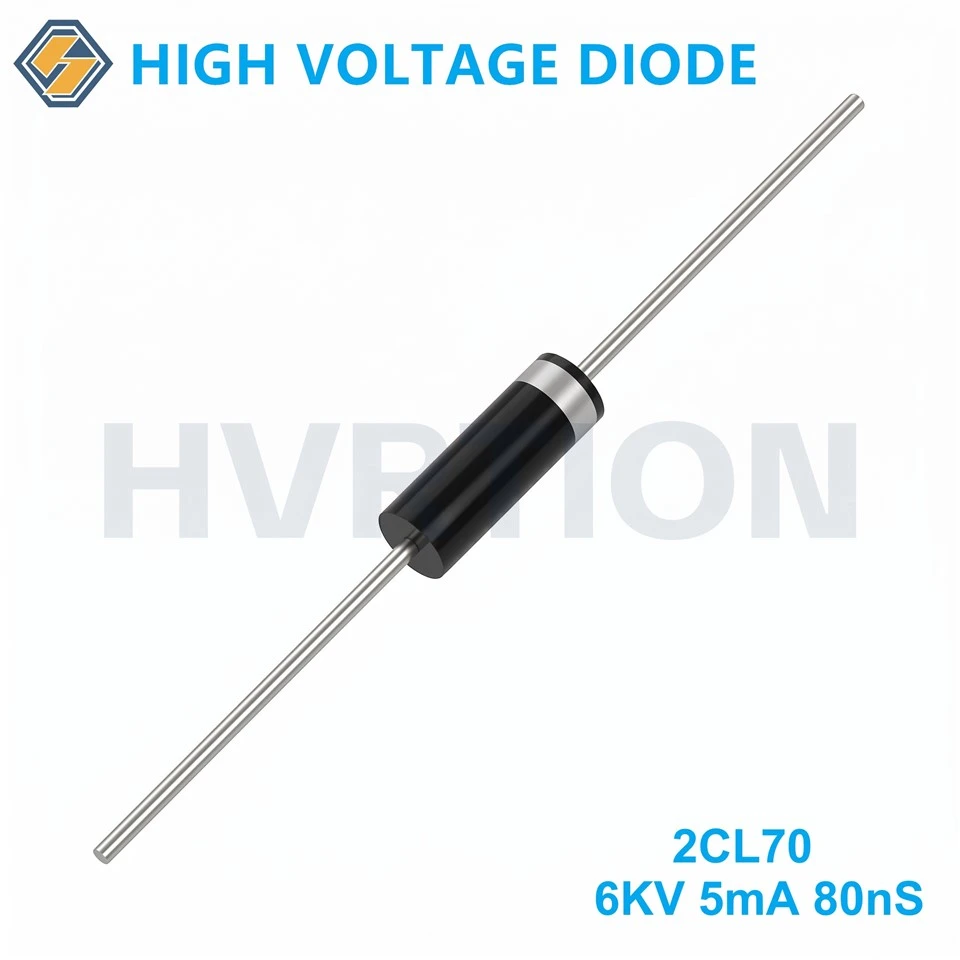

Il diodo ad alta tensione 2CL70 è ampiamente utilizzato in varie applicazioni elettroniche industriali e di consumo che richiedono raddrizzamento ad alta tensione e caratteristiche di recupero rapido.
Alimentatori ad alta tensione
Rettifica negli alimentatori ad alta tensione-della TV a colori e nei display CRT
01
Alimentatori a raggi X-
Raddrizzamento ad alta tensione per apparecchiature di generazione di raggi X-
02
Sistemi laser
Raddrizzamento ad alta tensione negli alimentatori laser
03
Circuiti moltiplicatori di tensione
Utilizzato nelle configurazioni duplicatore e moltiplicatore di tensione
04
Potenza di emissione delle microonde
Raddrizzatore ad alta tensione nelle apparecchiature per la generazione di microonde
05
