Caratteristiche
- Intervallo di alta tensione: da 10 KV a 30 KV
- Opzioni correnti: 20 mA
- Tempo di ripristino ultra-rapido: 100 nS (tipico)
- Bassa caduta di tensione diretta e bassa corrente di dispersione inversa
- Pacchetto compatto in resina epossidica ad alta-tensione con eccellente isolamento
- Ampio intervallo di temperature operative, elevata affidabilità e forte capacità di sovratensione
Introduzione ai modelli della serie correlata
La serie 2CLG02 offre un'ampia gamma di tensioni inverse di picco ripetitive, da10kV a30kV, 20 mA, a seconda del modello specifico. Gli esempi includono:
|
Tipo |
Valori nominali |
Temp. Condizione |
Caratteristica elettrica |
Dimensione |
|||||
|
VRRM |
SE(AV) |
IFSM |
Tj |
Tstg |
VFM |
IR1 |
Trr |
φcorpo*L, φpiombo |
|
|
[IFM=10mA] |
[VRM=VRRM] |
[SE=2mA IRM=4mA] |
|||||||
|
KV |
ma |
A |
grado |
grado |
V |
μA |
μS |
mm |
|
|
2CLG0210 |
10 |
20 |
2 |
150 |
-40~+150 |
24 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
2CLG0212 |
12 |
20 |
2 |
150 |
-40~+150 |
28 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
2CLG0214 |
14 |
20 |
2 |
150 |
-40~+150 |
32 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
2CLG0216 |
16 |
20 |
2 |
150 |
-40~+150 |
36 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
2CLG0218 |
18 |
20 |
2 |
150 |
-40~+150 |
40 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
2CLG0220 |
20 |
20 |
2 |
150 |
-40~+150 |
45 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
2CLG0230 |
30 |
20 |
2 |
150 |
-40~+150 |
53 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|

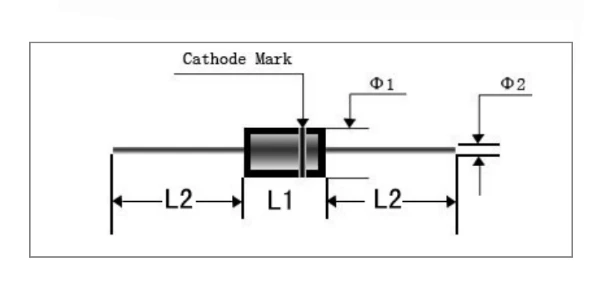

Dimensioni del contorno del pacco |
|
|
|
• Caso: Corpo in plastica stampata • La resina epossidica soddisfa il grado di infiammabilità UL 94V-0 • Polarità: la banda colorata indica l'estremità del catodo |
Applicazioni
- Alimentatori switching ad alta-tensione
- Alimentatori per pompe laser
- Generatori di raggi X-e apparecchiature diagnostiche mediche
- Unità ad alta-tensione del trasmettitore radar
- Precipitatori elettrostatici (purificazione dell'aria industriale)
- Strumenti di test ad alta-tensione
- Acceleratori di particelle e modulatori di impulsi
