Panoramica del prodotto

I condensatori ceramici ad alta tensione serie Y5P sono condensatori a disco dielettrici EIA Classe II progettati per applicazioni impegnative ad alta-tensione che richiedono prestazioni stabili in un ampio intervallo di temperature. Y5P è un materiale-standard di settore ampiamente utilizzato in applicazioni ad alta-tensione-per uso generale, che offre prestazioni affidabili da -25 gradi a +85 gradi con variazione di capacità entro ±10%.
Questi componenti sono caratterizzati da una robusta struttura a disco ceramico con elettrodi placcati in argento-e conduttori in filo di acciaio rivestito di rame stagnato-, incapsulati in un rivestimento di resina epossidica-ritardante di fiamma-esente da alogeni.
I condensatori dielettrici Y5P sono adatti per applicazioni ad alta-frequenza fino a 30 KHz e 100 KHz, rendendoli ideali per un'ampia gamma di apparecchiature industriali e mediche.

Caratteristiche

1. Dimensioni compatte.
2. Eccellente resistenza al calore, resistenza all'umidità ed elevata rigidità dielettrica.
3. Rivestito con resina epossidica ritardante di fiamma-senza alogeni.

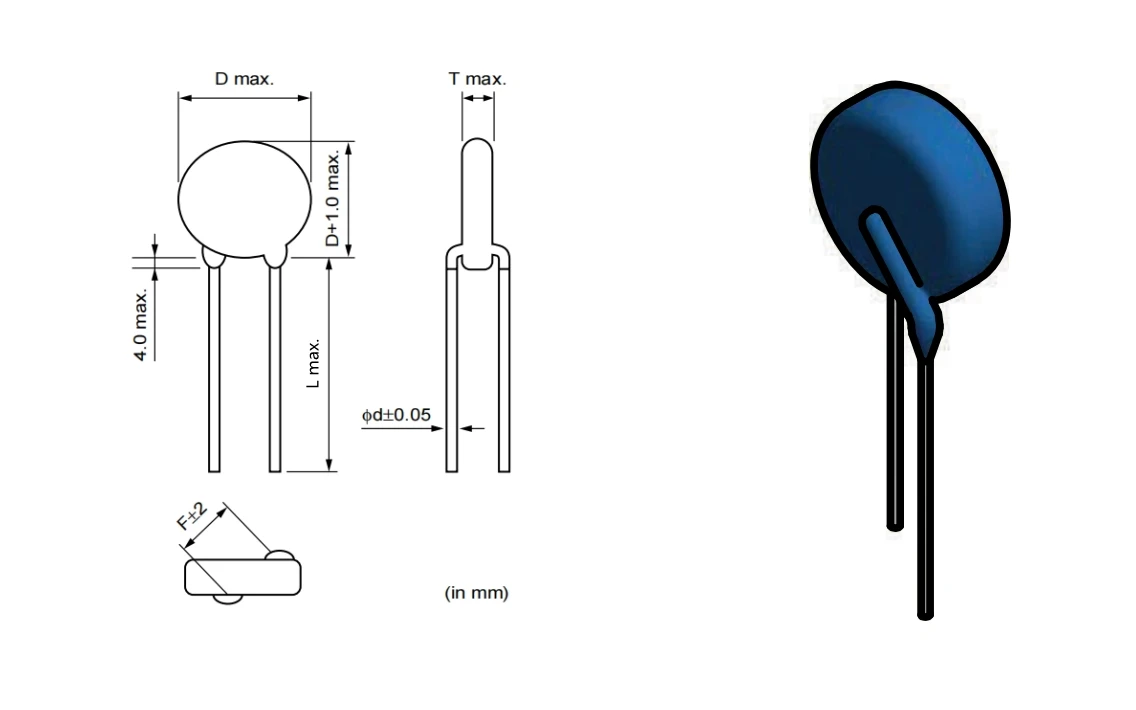

Disegno quotato

product-1136-710

Specifiche

TIPO

ARTICOLO

DIMENSIONE(mm)

Temp.

stabilità

Capacità

(pf)

Tolleranza

(%)

Tensione nominale

(CC/KV)

D±1.0

(mm)

T±1.0

(mm)

F±2.0

(mm)

L±2.0

(mm)

d±0.05

(mm)

Y5P20KV222K

Y5P

2200

±10%

20.0

28.0

11.5

12.7

25.0

0.7

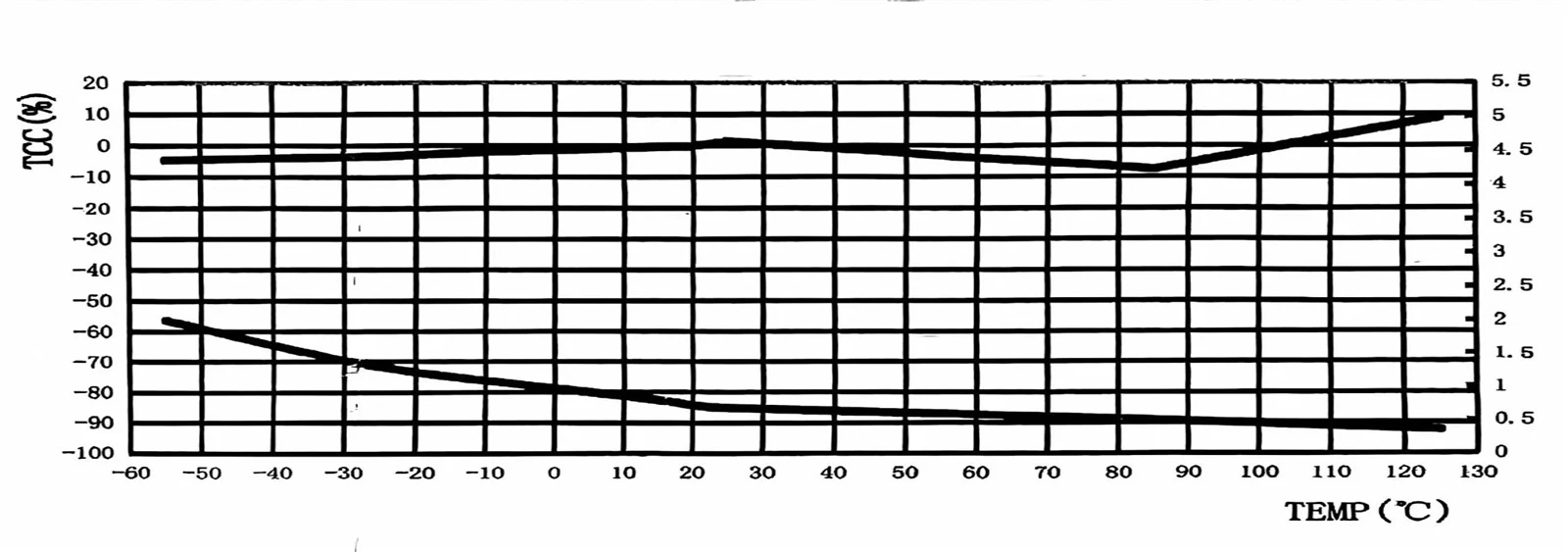

Diagramma della curva caratteristica della temperatura

product-2537-892

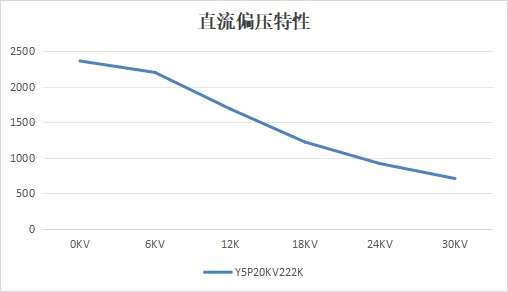

Caratteristiche della polarizzazione CC

product-508-292

Standard di qualità e metodi di prova

ARTICOLO		SPECIFICA	METODO E CONDIZIONI DI PROVA
1.Temperatura di conservazione. Allineare		-25 gradi ~+ 85 gradi
2.Temperatura operativa. Allineare		-25 gradi ~+ 85 gradi
3. Aspetto e Dimensione		L'apparenza ha nessun difetto marcato. Le dimensioni devono essere dentro specificato tolleranza.	L'aspetto va osservato a vista La dimensione deve essere misurata dal calibro
Segno		Dovrebbe essere discernibile facilmente.	Essere guardato a vista
5.Capacità		Entro la tolleranza specificata	Temperatura. 25±2 gradi Vol. 1.0±0,2Vrms Frequenza. 1±0,1 KHz
6. Fattore di dissipazione		2,5% massimo	Stessa condizione della capacità
7.Resistenza di isolamento		＞10,000MΩ 10.000 MΩmin	La resistenza di isolamento deve essere misurata con 500±50 V.CC entro 60±5 secondi dalla ricarica.
Rigidità dielettrica	Fra Fili conduttori	Nessun fallimento.	Applicare una tensione CC pari al 150% della tensione nominale per 1 min. (Corrente di carica/scarica inferiore o uguale a 50 mA)
	Corpo Isolamento	Nessun fallimento.	I terminali del condensatore devono essere collegati insieme, una lamina di metallo sarà strettamente avvolto attorno al corpo del condensatore alla distanza di circa 3-4 mm da ciascun terminale, Viene applicata una tensione pari a quella nominale tra i fili del condensatore e le sfere di metallo per 1 min. (Corrente di carica/scarica inferiore o uguale a 50 mA)
9. Temp. Carattere.	CT－C3 C3	±10%	La misurazione della capacità deve essere effettuata in ciascuna fase specificata come segue. La variazione di capacità rispetto al volume della fase 1 non deve superare il limite specificato. pre-trattamento: il condensatore deve essere posizionato a 85±2 gradi per 1 ora, quindi posizionato a condizioni ambientali per 24±2 ore prima della misurazione iniziale.
				(Fare un passo)	①	②	③	④	⑤
				(Temp.)	20±2 gradi	-25±2 gradi	20±2 gradi	85±2 gradi	20±2 gradi

ARTICOLO	SPECIFICA		METODO E CONDIZIONI DI PROVA
10. Resistenza dei cavi	Tiro	Filo conduttore non deve tagliare e condensatore non sarà danneggiato	Fissare il corpo del condensatore e applicare gradualmente un peso di trazione su ciascun filo nella direzione radiale del condensatore fino a 10 N e mantenerlo per 10 ± 1 sec.
	Piegatura		Ciascun cavo sarà sottoposto a un peso di 5 N e quindi a Curva di 90 gradi, al punto di uscita, ritorno in una direzione posizione originale, quindi eseguire una curva di 90 gradi nella direzione opposta al ritmo di una curva in 2-3 s per 2 volte.
11. Saldatura Effetto	Aspetto	Non segnato difetto	I cavi devono essere immersi nella saldatura fusa a 260 ±5 gradi fino a circa 1,5-2,0 mm dal corpo principale per 5,0±0,5 sec. Pre-trattamento: il condensatore deve essere posizionato a. 85±2 gradi per 1 ora, quindi posto a condizioni ambientali per 24±2 ore prima della misurazione iniziale. Post-trattamento: il condensatore verrà immagazzinato per 24±2 ore in condizioni ambientali.
	Cambiamento di capacità	±10%max
12. Temp. Ciclismo	Aspetto	Non segnato difetto	. Il condensatore dovrà essere introdotto nella camera di prova e sarà esposto alle condizioni di temperatura come mostrato nella tabella a 5 cicli. pre-trattamento: il condensatore deve essere posizionato a 85±2 gradi per 1 ora, quindi posizionato a condizioni ambientali per 24 ± 2 ore prima della misurazione iniziale. Post-trattamento: il condensatore deve essere conservato per 24±2 ore nella stanza condizioni.
	Cambiamento di capacità	±10%max
				(FARE UN PASSO)	1	2	3	4
				(TEMP.)	-25±3 gradi	20±2 gradi	85±3 gradi	20±2 gradi
				(TEMPO)	30±3 minuti.	3 minuti massimo	30±3 minuti.	3 minuti massimo

13.Resistenza alle vibrazioni	Aspetto	Non segnato difetto	Il condensatore deve essere saldamente saldato ai cavi di supporto a circa 3±1,0 mm dal corpo del condensatore e alle vibrazioni che vanno da 10 a 500 Hz nell'intervallo di frequenza delle vibrazioni, 1,5 mm di ampiezza totale, per un totale di 6 ore, 2 ore ciascuna in tre direzioni reciprocamente perpendicolari. pre-trattamento: il condensatore deve essere posizionato a 85±2 gradi per 1 ora, quindi collocato in condizioni ambientali per 24±2 ore prima della misurazione iniziale. Post-trattamento: il condensatore sarà conservato per 24±2 ore nella stanza condizioni.
	Cambiamento di capacità	±10%max
14.Saldatura capacità di fili conduttori	Il filo conduttore deve essere saldato con rivestimento uniforme nella direzione assiale per oltre il 90%. la circonferenziale direzione.		I fili conduttori del condensatore devono essere immersi in una soluzione alcolica al 25% in peso di colofonia e quindi in una lega di saldatura fusa a 245 ±5 gradi per 2±0,5 secondi. In entrambi i casi la profondità di immersione arriva fino a circa 2,0-2,5 mm dalla radice dei fili conduttori.

ARTICOLO	SPECIFICA		METODO E CONDIZIONI DI PROVA
15. Collisione Resistenza	Aspetto	Nessun difetto marcato	Il condensatore deve essere saldamente saldato al sostenere il filo conduttore a circa 3 ± 1,0 mm dal corpo del condensatore e una collisione che è 390 m/s2 nell'accelerazione, 6 ms nel ciclo di impulsi per 4000 volte. pre-trattamento: il condensatore deve essere posizionato a 85±2 gradi per 1 ora, quindi posizionato a condizioni ambientali per 24±2 ore prima della misurazione iniziale. Post-trattamento: il condensatore dovrà essere conservato per 24±2 ore a condizioni ambientali.
15. Collisione Resistenza	Capacità Modifica	±10%max
16. Umidità Ciclismo	Aspetto	Nessun difetto marcato	Impostare il condensatore per 8 ore a 40±2 gradi a 95 ±3% di umidità relativa, quindi posizionarlo a condizioni ambientali per 16 ore, facendolo circolare per 5 volte. Post-trattamento: il condensatore deve essere conservato per 1 o 2 ore a condizioni ambientali.
	Capacità Modifica	±10%max
	D.F.	4,0% massimo
	I.R.	2500 MΩmin
17. Umidità (Sotto Costante Stato)	Aspetto	Nessun difetto marcato	Impostare il condensatore per 500±12 ore a 40±2 gradi nel 95±3% di umidità relativa. pre-trattamento: il condensatore deve essere posizionato a 85 ±2 gradi per 1 ora, quindi posizionato a condizioni ambientali per 24±2 ore prima della misurazione iniziale. Post-trattamento: il condensatore verrà immagazzinato per 24±2 ore in condizioni ambientali.
	Capacità Modifica	±10%max
	D.F.	4,0% massimo
	I.R.	＞ 5000MΩ 5000MΩmin

Applicazioni

I condensatori ceramici ad alta tensione della serie Y5P sono ampiamente utilizzati in:

1.Attrezzature mediche e sanitarie
- Macchine a raggi X-e scanner CT
- Dispositivi medici a impulsi laser
- Sistemi di imaging diagnostico

2. Elettronica di potenza
- Alimentatori ad alta tensione (HVPS)
- Moduli moltiplicatori/duplicatori di tensione
- Circuiti raddrizzatori ad alta tensione
- Circuiti soppressori negli alimentatori a commutazione

3. Industriale e commerciale
- Purificatori d'aria e precipitatori elettrostatici
- Sistemi laser e alimentatori laser
- Circuiti di bypass e accoppiamento ad alta tensione
- Apparecchiature per la distribuzione e la trasmissione dell'energia
- Divisori e sistemi di classificazione ad alta tensione
- Generatori di ioni negativi

4.Attrezzatura specializzata
- Sistemi di alimentazione TC e MRI
- Attrezzatura per test ad alta tensione
- Reti che formano impulsi

Perché scegliere la serie Y5P?

1.Dielettrico standard di settore-: materiale EIA Classe II Y5P, ampiamente riconosciuto e affidabile in tutto il mondo
2. Capacità di alta-frequenza: adatta per applicazioni da 30 KHz ~ 100 KHz
3. Resistenza alla tensione superiore: gestisce fino a 20 KV CC con protezione da sovratensione del 150%-
4.Ampio intervallo di capacità: disponibile da 100 pF a 10.000 pF
5. Affidabilità comprovata: test rigorosi secondo GB e standard IEC con test di durata di 1000+ ore a 85 gradi
6.Compatto ed efficiente: ingombro ridotto con elevata densità di capacità
7. Sicurezza eccellente: rivestimento epossidico-ritardante di fiamma, privo di alogeni-(UL94 V-0)
8.Applicazioni versatili: adatte per l'elettronica medica, industriale e di potenza
9. Conformità RoHS: soddisfa gli standard ambientali

Immagini del prodotto

product-2048-2048

IX. Confezione

Confezione interna: Busta in plastica sigillata (i prodotti con diametro inferiore a 10mm sono confezionati in multipli di 100, mentre quelli con diametro superiore a 10mm sono confezionati in quantità ragionevoli), piccola scatola di cartone;

Imballaggio esterno: scatola di cartone grande (contenente 3 scatole di cartone piccole)
